一、概述

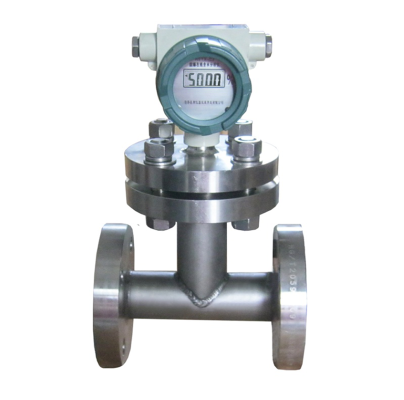

HSYX防爆原油含水分析仪（在线管段式）（以下简称仪器）是测量油品含水率的精密仪器。采用短波双频，主要用于石化行业在线监测原油含水率,同时也可测量原油界面。该仪器采用上位机调试，现场显示，测量范围宽（全量程）、精度高，能适合不同的现场状况；环保、节能、安全，性能稳定，跟踪良好等优点。
二、技术特点
1、新型传感器：采用数字化传感器，稳定性更好。
2、环保无辐射。
3、结构简单：既可就地显示，又可数据远传。远传方式：4?20mA 、RS485;
4、操作方便：仪器的现场调校和定期调校均采用桌面“含水仪远程调试助手”实现。
5、耐温能力强：所有元器件、集成电路及功能模块均采用宽温或超宽温等级，极大地提高了环境温度的适应能力。
6、油水混合状态自动检测LED指示：“油包水”和“水包油”两种不同的油水混合状态自动检测，对测量精度具有重大意义。
7、防腐性好，性能稳定可靠：所采用的材料均为耐腐蚀性能好的不锈钢；采用性能优质的元器件；传感器所有器件均胶封固化；长时间的温度循环试验，保证了仪器可以长期稳定的工作。
8、跟踪良好：采样速度快，能真实正确反映被测介质含水率变化情况。
9、外型美观：传感部分与显示部分紧密结合，使得整机结构浑然一体。
三、主要功能
仪器上电自动进入含水率指示状态。指示参数为实时值，所有参数的输入及各功能的实现通过上位机含水仪远程调试助手操作进行。
3.1实时显示含水值。
3.2油包水/水包油状态指示。
3.3含水值转换为4?20mA或RS485信号输出。
3.4油包水/水包油分别标定。
四、技术指标
|
量 程 |
0～5% |
0～10% |
0～20% |
0～60%
（油包水） |
60～100%
（水包油） |
0～100%
（全量程） |
|
精 度 |
±0.1% |
±0.1% |
±0.2% |
±0.5% |
±1% |
油包水±0.5%
水包油±1% |
|
分 辨 率 |
0.01% |
0.01% |
0.01% |
0.01% |
0.01% |
0.01% |
|
压力等级 |
1.6MPa、2.5MPa、4.0MPa、6.4MPa（大于6.4MPa可另行生产） |
|
管 径 |
DN50～DN2200 |
|
流体温度 |
15℃～85℃ （85℃以上订做） |
|
输出信号 |
4～20mA、RS485 |
|
防爆等级 |
Ex db IIC T6 Gb |
|
功 率 |
≤1W |
|
环境温度 |
-40～85℃ |
|
环境湿度 |
≤95% |
|
供 电 |
220V AC/24VDC |
