HSLCZ智能流量测控装置
智能流量测控装置是把流量计、流量调节器、智能控制器三部分组合成一体（见图），将流量设定值与流量计检测到的流量值进行比较，当系统流量值与设定值不一致时，启动流量调节器，使流量达到和接近（在允许误差内）设定值。
该测控装置具有结构简单美观、设置方便、远传输送、微电脑控制、控制精度高、耐腐蚀、耐高压、手动自动两用等特点，是本公司针对我国油田高压注水等实际情况，结合吸收了国际先进技术，并依托本公司长期生产高精度流量计等系列产品的雄厚基础，而精心研制成功的高技术的机电一体化产品，适用于油田、化工等行业对流量有严格要求的自动化控制装置，对油田高压注水、掺水、注聚等场合尤其适用。

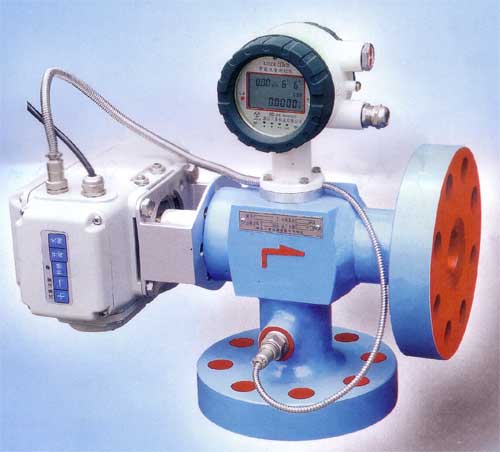

直角一体式

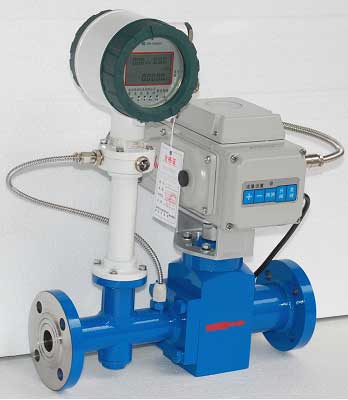

分体水平式
直角一体式 分体水平式
二、技术特征
1、公称口径：25～50mm
2、公称压力：10～45MPa
3、环境温度：-30～80℃
4、环境相对湿度：≤85%
5、大气压：86～106kPa
6、适用介质：水、含油污水
7、介质温度：0～90℃
8、压力损失：＜0.2MPa
9、防护等级：IP 65
10、供电电源（可选）： (1) 单相AC220±20V 50Hz； (2) DC24V
11、测量准确度等级：1.0级、1.5级、2级
12、全开—关运行时间：30s
13、电机功率：50～120W
14、流量测量范围和控制精度（见表）
|
公称口径mm
|
25
|
40
|
50
|
|
流量范围分级号
|
A
|
B
|
C
|
A
|
B
|
A
|
B
|
C
|
|
上限流量m3/h
|
12
|
6
|
3
|
20
|
12
|
30
|
20
|
12
|
|
下限流量m3/h
|
1.2
|
0.6
|
0.3
|
2
|
1.2
|
3
|
2
|
1.2
|
|
瞬时流量控制精度(死区) m3/h
|
±0.1
|
±0.2
|
|
脉冲信号外输流量
系数 n/m3
|
10000
|
|
